Kärgstruktuuriga süsinikkiust sandwich-paneelid – kerged, tugevad ja mitmekülgsed
Süsinikkiude on paljudes rakendustes laialdaselt kasutatud tänu nende erakordsetele omadustele – kõrge tugevuse ja kaalu suhe, kõrge elastsusmoodul, madal soojuspaisumistegur ja suurepärane elektrijuhtivus. Selle tulemusena on süsinikkiust komposiidid muutunud populaarseks kosmose-, sõja- ja autotööstuses, samuti spordivarustuses, nagu jalgrattad, golfikepid ja tennisereketid.
Üks mitmekülgsemaid ja tõhusamaid viise süsinikkiudude kasutamiseks on sandwich-paneelide valmistamine, mis koosnevad kahest õhukesest süsinikkiust kattekihist, mis on ühendatud kerge põhimaterjaliga, nagu vaht, balsa või kärg. Nendest põhimaterjalidest paistab kärgstruktuuri silma oma tugevuse, jäikuse ja kaalusäästlike eeliste poolest.
Kärgstruktuuri südamik on valmistatud reast kuusnurksetest rakkudest, mis on moodustatud õhukesest materjalist, näiteks alumiiniumist, paberist või Nomexi kangast, mis on volditud ja liimitud kindla mustriga. See struktuur loob kolmemõõtmelise võrgu, mis suudab neelata ja jaotada koormusi eri suundades, lisades samal ajal kogu paneelile minimaalse kaalu. Kärgstruktuuri südamikud võivad olenevalt rakenduse nõuetest ulatuda väikestest kuni suurte rakkudeni.
Kombineerides süsinikkiust katteid kärgstruktuuriga südamikuga, võivad sandwich-paneelid saavutada kõrge painde- ja väändejäikuse, kõrge löögikindluse ja väikese kaalu, muutes need ideaalseks mitmesuguste rakenduste jaoks, mis nõuavad tugevust ja vastupidavust, näiteks:
- Lennundus- ja kosmosestruktuurid: süsinikkiust kärgstruktuuriga sandwich-paneele on kasutatud õhusõidukite ja kosmosesõidukite komponentides, nagu tiivad, kereosad ja satelliitantennid, kus tugevuse ja kaalu suhe ning termiline stabiilsus on üliolulised.
- Merekonstruktsioonid: süsinikkiust kärgstruktuuriga sandwich-paneele kasutatakse paadi keredes, tekkides ja vaheseintes, kus on oluline veekindlus, vastupidavus ja kergus.
- Autode konstruktsioonid: süsinikkiust kärgstruktuuriga sandwich-paneele kasutatakse võidusõiduautodes, sportautodes ja elektrisõidukites, kus soovitakse kaalu vähendamist, jäikust ja avariivõimet.
- Tööstuslikud struktuurid: süsinikkiust kärgstruktuuriga sandwich-paneele kasutatakse tuuleturbiini labades, konteinerites, varjualustes ja akustilistes tõketes, kus on vajalik korrosioonikindlus, tulekindlus ja soojusisolatsioon.
Süsinikkiust kärgstruktuuriga sandwich-paneelide valmistamiseks on erinevaid viise, olenevalt soovitud tulemusest ja olemasolevatest ressurssidest. Mõned levinumad meetodid hõlmavad järgmist:
- Prepreg-kiht: see meetod hõlmab süsinikkiust prepreg-lehtede lamineerimist kärgstruktuuri südamikule, kasutades nende ühendamiseks kuumust ja survet. Prepreg-paigutus võimaldab täpset kiudude joondamist, paksuse reguleerimist ja pinnaviimistlust, kuid nõuab spetsiaalset varustust ja kvalifitseeritud personali.
- Vaakumkottidesse pakkimine: see meetod hõlmab eelimmutatud süsinikkiust kanga asetamist kärgsüdamiku kohale, selle tihendamist painduva kilega ning õhu eemaldamiseks ja kihtide kokkusurumiseks vaakumi rakendamist. Vaakumkottidesse pakkimine võimaldab kasutada suuri või keerukaid paneele, kuid see võib põhjustada ebaühtlase naha paksuse ja õhutaskute kinnijäämise.
- Infusioon: see meetod hõlmab vaigu infundeerimist kuiva süsinikkiust kangasse, mis kantakse üle kärgsüdamiku, kasutades vaigu ühtlaseks jaotamiseks vaakumrõhku. Infusioon võimaldab kohandatud paigutusi ja vähendada tühimikke, kuid nõuab hoolikat vaigu valimist ja käsitsemist.
Kokkuvõtteks võib öelda, et süsinikkiust kärgstruktuuriga sandwich-paneelid pakuvad suure jõudlusega lahendust paljudeks rakendusteks, ühendades süsinikkiudude eelised kärgstruktuuri kerge kaalu, tugevuse ja jäikusega. Valides sobiva südamikutiheduse, raku suuruse ja tootmismeetodi, saab sandwich-paneele kohandada nii, et need vastaksid konkreetsetele kaalu-, kulu- ja jõudlusnõuetele. Suurenenud nõudluse tõttu jätkusuutlike ja tõhusate materjalide järele mängivad süsinikkiust kärgstruktuuriga sandwich-paneelid arenenud komposiitide tulevikus tõenäoliselt olulist rolli.

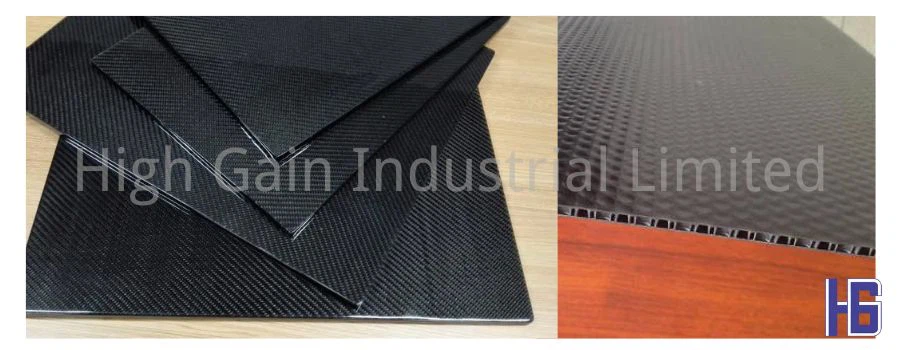

High Gain toodab süsinikkiust sandwich-paneele juba aastaid. Autoklaavi tootmismeetodit kasutades võib paneelide suurus ja paksus olla paindlikud. Kliendid saavad tugevuse ja jäikuse saavutamiseks valida jaanileivakiu tüübi ja vahepealse kärgstruktuuri tüübi vahel.
